マイナス10度システム完成?電動ファンサーモSW駆動
【オススメできる弄くりですが、手順を間違うと危険です】

夏を終えての感想です・・・

凄くいいです!ほぼ90℃以下で制御されます!
「低温はエンジンに・・・」の声もありますが10℃の差です。
ホースも樹脂も爆弾を抱えているようなもの・・・
破裂が応急処置できない場所でなら、間違いなくエンジンに
深刻なダメージを負うでしょう。
少しでも、破裂しないためには、これはアリと思います。

水温だけでなく、オイル・ATFにも10℃マイナスは
効果アリと思われます。

*もちろん、自己責任でやってます・・・。


水温計を付けた最大の目的はこの日のため(#^.^#)
間に合わず、昨年に白煙あげちゃいましたが・・・
目指せ!「白煙よさらば」

水温を下げるには
●ローテンプサーモで水温を低めに誘導
●電動ファンを低い温度域から駆動
●外付けファンで、風の流れをフォロー
この3点をセットで組み合わせてみました。


作業エリアを確保するために、バッテリーを外しました。

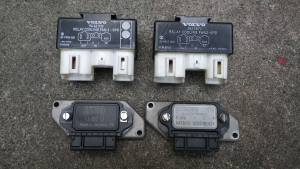

電動ファンリレーもこの際、綺麗なものに交換。
ついでに、パワーユニットも交換。


電動ファンリレー中央のコネクターに信号が来ています。
この配線をアースに落とせばファンが回ります。
マイナスコントロールされています。
青い線が低速・もう一方は高速の配線です。
今回は青い線から、配線を取りました。

最初のテストでびっくりしたのは、この配線バッ直。
これでは、エンジンOFFでもアースすれば
ファンが回りっぱなしになってしまう。

そこで・・・
●サーモSWでACC電源を制御
ACC電源で汎用リレーを制御
●汎用リレーで、電動ファンリレーを制御させました。


これはテスト時の画像。
このあとに配線を変更。

<配線は・・・>
●ACC電源を車内から取る
●ダッシュSW
●ACCをバッテリー付近まで引っぱる
●ヒューズ
●サーモSW
●汎用リレー青
●リレー赤・黄をファンリレー信号線〜アースに

これで、
●サーモSWが汎用リレーを制御し
●汎用リレーが電動ファンリレーを制御します。
設定温度でファンが動作します。
ACCでリレーを制御したので、エンジンOFFでファンも
停止してくれます。(#^.^#)


右端のSWでシステムの切り替えが可能です。
オフにすれば、従来の設定になり、オンにすれば
低温でファンの動作をさせることが出来ます。

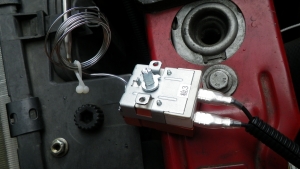

これがサーモスイッチです。ヤフオクで出ていますよ。
0〜120度まで設定できるらしい。

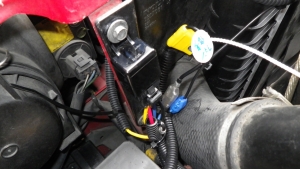

センサーはこの位置に、
ラジエーターファンを外すと見える部分です。
太い配線はアーシングの線です。この線の下に挟み込みました。
センサーは下にある金属棒です。

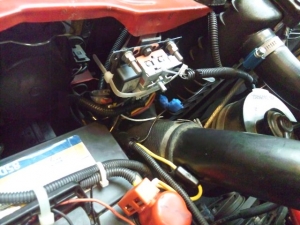

サーモSWをリレーと共に止めて、一応の完成。
配線がごちゃごちゃしてて、まとめるのに苦労しました。


先日の前面の後付ファンもサーモSW、リレー経由で
駆動させています。

設定温度になれば、前後のファンが回ります。
セットは90度でやってみました。
ちなみに標準はエアコンOFF状態で、100度で
ファンが回り始めますので、10度低くセットしました。

<試走してみました!>
日曜日の炎天下、意地悪な走り方で水温をモニター。
クルージングでは、70〜80度です。
ローテンプサーもが効いています(#^.^#)
90度でファンが動作します、水温の上昇は。
90度を若干越えただけで、それ以上に水温が上がりません。
真夏=今後もそうであれば、ひとまず成功?かな。

*エアコンのオンオフの状況や走行中・停止時などで
 微妙に作動粋が変る気がします。

非常に「ややこしい」作業ですので
バッテリーは必ず外して(マイナス外して)
気をつけて配線が必要です!
間違えると「燃えるかも」です(>_<)
author:しもやん@95-945, category:エンジン&AT関係, 17:25
comments(1), trackbacks(0), - -
ホーン交換

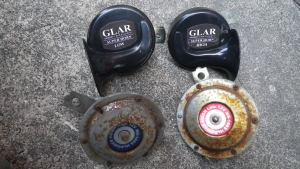

数年前、ドンキホーテで買った980円ホーン
雨が降ると鳴らなくなりました。



外してみたら、サビサビ
今度はモノタロウの800円台のホーンに(>_<)
なんで1000円以下?遊び心です〜



ちゃっちゃっと交換完了!の図
少し軽い目の音ですが、ヨシとしましょう(^^)

author:しもやん@95-945, category:電装関係, 17:16
comments(1), trackbacks(0), - -
K&Nエアフィルターに交換
ノーマルでも毒キノコ並みの〜って事で

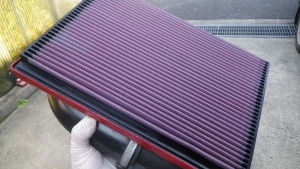

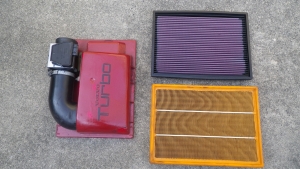

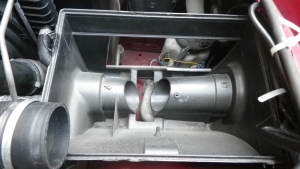

フィルターBOXはこのようになっております。
全面ぶち抜きです。
ノーマルフィルターでも中間加速はいい感じ。
音もなかなか勇ましい(^^)

しかし「円高」これまた無駄使い・・・



K&Nに交換です。



形状から、ケース側ではなく、蓋側にセットした方が
装着しやすいようです。

まだ、通勤でしか走っていません。
長距離や高速でどうなるのかな?
今の感じでは全然変わり映えないです(>_<)
author:しもやん@95-945, category:エンジン&AT関係, 17:04
comments(0), trackbacks(0), - -
イングニッションコイル交換
特に異常はないけれど、円高で購入(^^)

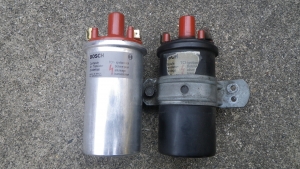

新旧比較、色以外はおんなじ。。。



取り付けたの図

交換前と・・・何も変化なし。
予防交換って事で(^^)
author:しもやん@95-945, category:電装関係, 16:51
comments(1), trackbacks(0), - -
ローテンプサーモスタット交換【夏仕様?】
 【検証中作業です=真似はオススメできません】

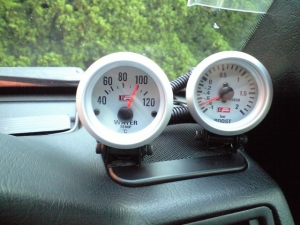

私は、後付の水温計を付けています。

こんな感じです(#^.^#)
写真も100度近いですが、停止直後や渋滞等では
すぐにこの温度に達してしまいます。

後付水温計と標準の水温計は随分と違います。
75〜100度の間が、真ん中をさしています・・・

100度に近い時にトラブルが発生する、もしくは
ダメージが蓄積すると考えられます。
そうならないためには、温度を少し下げる内圧を下げる
こういう方向性が古い車には好ましいのかもしれません。

ゆえに現在、電動ファンの設定に励んでいますし
今回も・・・に取り込んでおります。

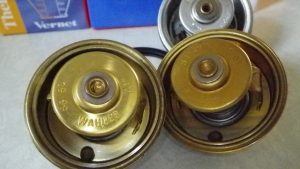

サーモが新品で、3つもありますが、みんな違うものです。
どう違うのか?
「71度」「82度」「88度」の3種類を用意しました。


今までのものを外して交換です(#^.^#)
まずは、71度タイプから挑戦。

とりあえず、経過報告。
後付はもちろん、標準の水温計も11時を挿しています。
後付の水温は滑走で70度以下、巡航で70〜80度
それも、なかなか上昇していきません。

81度あたりで既に全開んいなってるはずなので
なかなか効果が期待できそうです。

ただ、滑走時などはかなり下がっています。
70度でほぼ閉じちゃうからか?測定できてないのか?
水温計は65度を切って表示されます。
82度タイプの方が良いかもしれませんね。

△110605 82度タイプに交換しました。
もともとは88度タイプでしたので、比べると6度低い目。
71度のときは「下がる特は下がる!」感じでしたが
今度は80〜85度あたりで安定しています。
author:しもやん@95-945, category:エンジン&AT関係, 00:19
comments(3), trackbacks(0), - -
ロアホース 交換「せず」
先日、Wポンプ交換したときに。
交換した方がいいよなぁ〜で交換せず。

「付け根から漏れてきました」
最初はポンプ交換失敗???って焦りました(>_<)

もう、ホースのバンド部分に弾力がなく
そこから漏れるようです。


なぜ?すぐに交換しないのか?
原因はこのホースにあります。
アッパーでも何度も交換しては漏れている「URO社製」

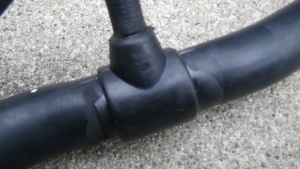

新品でありながら、この危険な雰囲気・・・(>_<)


結局、古いまま。漏れていたバンド部分をカットして。
はめなおししただけ(#^.^#)

上下とも、純正でそろえるつもり。
だれか、安くゆずってくれぇ〜い(^.^)
author:しもやん@95-945, category:エンジン&AT関係, 00:09
comments(1), trackbacks(0), - -
ウォーターポンプ&テンショナー交換
日はとても暑い日でした。
それにあわせて?タイミングカバー空けて
ビックリトラブル
http://volvo945.g-ring.com/?eid=1310076


この作業も加わって、過酷な1日になりました。
朝食べてなく、昼も抜く羽目に・・・夕飯まで
ドリンクのみでした。しかし、暑い!熱中症寸前(>_<)


では、本題のポンプ交換から〜

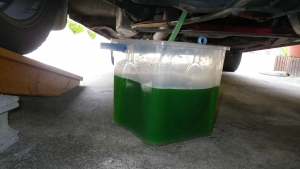

ドレンから抜きました。

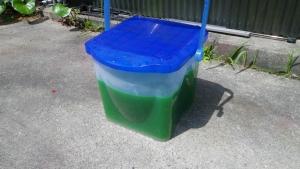

再利用するので、バケツ保管。
虫君は、この香りが好きなのか?飛び込んでくるので
蓋つきのバケツがオススメですよ。

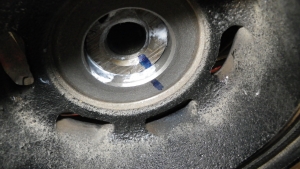

プーリーはベルトを外す前に緩めるといいですよ。

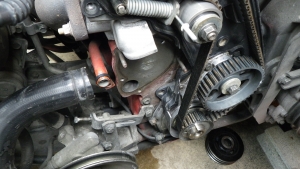

タイミングカバー外したら
ついでにテンショナー交換・・・
って今回はついでどころじゃなかったけどね。
ばね部分は、根性で押し込んで交換します。


外したポンプ、皆さんもやってる

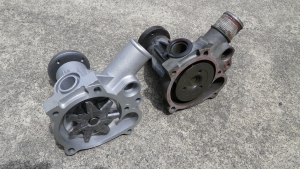

新旧部品のおなじみ画像(#^.^#)
液体ガスケット塗ってから、パッキン・ガスケット
取り付けました。


丁寧に?掃除して組み付けました。
実際は、暑くてクラクラ・途中で覚えてないほど(>_<)

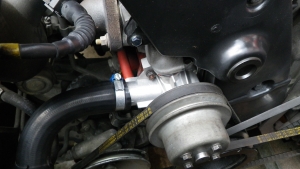

いきなり、完成の図(#^.^#)
ポンプは押し上げながら、ボルトナットを締めますが、
ロングレンチをテコにしてあげると、簡単に。
タイミングカバー下を外したから簡単だったのかも。

試運転・・・
タイミングベルト調整?
ウォーターポンプ交換
テンショナー交換で
・・・う〜ん紳士的になった気がします。
エンジンが滑らかに回る感じです。

当日、1日経ってとかなり走ってみましたが
漏れてる様子はない気がします。


△ようやく雨でない日々・・・
 車庫になんと「シミ」が!
 ポンプだったら、寝こみそう〜でしたが
 おそらく、ロアホースの付け根の様です。
 *前から漏れていたし・・・
 社外ホースしかないけど、替えておこうか?

△別の部品の音が気になってきました(>_<)
 電動ファンに異音が混じってる。
 程度の良さそうな中古品を見つけました。
author:しもやん@95-945, category:エンジン&AT関係, 22:55
comments(1), trackbacks(0), - -
タイミングベルトが大変なことに!
今日はウォーターポンプとテンショナーを交換する予定でした。
どんどんばらして、タイミングカバーを外した時!
ベルトが3ミリほど手前に飛び出していました(>_<)

大急ぎで全部ばらしました・・・

前に飛び出たベルトは少し筋が付いてましたが
使用に支障はなさそうなので、もうしばらく使います。

要因を考えましたが、クランクのギア、プーリーが
奥まで刺さってなかったのか???
確かに、プーリーのキー部分はカカリが浅くで
感触が掴みにくい。

そういえば、最近悩んでたベルトの鳴きも
これが犯人かも???

兎に角、丁寧に?作業してみる(#^.^#)


今度は、外から確認できるようにマーキングで
あわせて押し込んで行きました。


今回はテンショナーも交換。
もしかしたら、これも負荷がかかると調子が出てないのかも。
=というか、かなり「こいつ」な気がしています(>_<)

試運転・・・
10分、アイドリングしてから、確認。
ベルトはずれてませんでした。

また、日を見てベルトをチェックします。
・・・というか、早い目に交換ととかないとね。
またなったら、入院やなぁ(>_<)
author:しもやん@95-945, category:エンジン&AT関係, 22:37
comments(1), trackbacks(0), - -
お疲れ様〜オイルキャッチタンク
744の頃から活躍してきました。


ちゃんと中はトラップになってて使いやすかった。
蓋の部分が、傷みやすく、何度も交換してきましたが。
最近、このタンクのLLC買ってなくって。
思い切って、既製品に交換。


ABSの取り付けと、共締めにしました。


エンジンルームはこんな感じ(#^.^#)
白いホースはシリコンホースです。
author:しもやん@95-945, category:エンジン&AT関係, 23:34
comments(0), trackbacks(0), - -
追加ファンを設置!
実は、740・初期940のファンを用意してましたが、
どうも取り付けが難しい、重いし。
で、パワーはなさそうだけど、小さなファンをオクで調達。

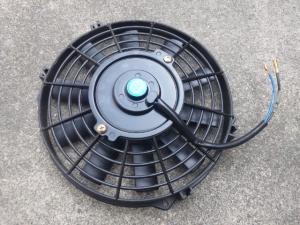

サイズは9インチ、かなり軽いです。
もう少し大きくても良かったかも。

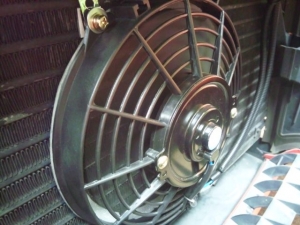

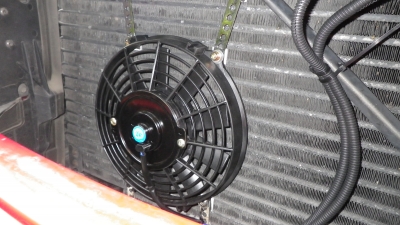

取り付けです、ここからL金具で吊りました。



ちょうどいい感じです。
下側は、ステーの先で、付属のインシュロックで固定。



配線は、運転席に引き込み、ACC(ETC電源と共)
スイッチは、自分で操作したくって(^^♪手動です。

・・・
さて、試運転ですが、単独ではパワーがなく、使い物にならない?
メインのファンと併用で初めて効果がありそうです。



さっきの画像ですが、ナットの高さだけ
隙間が出来て、そこから風が漏れてる。

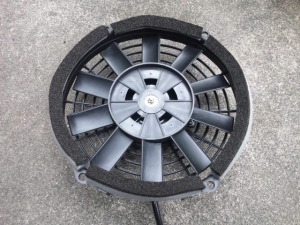

一旦、外してスポンジ等を巻き巻き(^^♪



ん〜見た目は「バッチリ!」
これで、少しはいい感じになってくれるかな?

・・・コメントで質問もありましたし、もう少し。
<この位置への取り付けは抵抗になるのでは?>
●当方は以前は744乗り、コンデンサ前にはよほどのことがないと
まわらない純正の電動ファンが鎮座されていました。
●744時代から、風には敏感で(>_<)ナンバーの高さも下げているほど。
●多くの仲間がグリルの位置にホーンだとかフォグとかつけています。
ゆえに、今回のファン取り付けも問題ないと判断しております。



ナンバー、そして今回のファンもバンパーの陰位置になるように
セットされています(#^.^#)


author:しもやん@95-945, category:エンジン&AT関係, 15:10
